【產品用途】

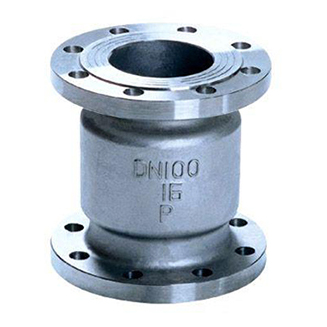

H42W、H42Y立式止回閥系列產品采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。本產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
【產品特點】
1、閥瓣行程短，靈敏性高，大大減少了閥瓣關閉所需時間，有效降低了立式止回閥的水錘壓力。
2、密封面采用合金鋼或硬質合金，密封副材料配對合理，使用壽命長。
【執行標準】
設計規范： GB/T 12235 BS 1868
結構長度： GB/T 12221 ASME B16.10
法蘭連接： GB/T 9113 ASME B16.5
試驗與檢驗：GB/T 13927 API 598 API 6D
【性能參數】
| 立式止回閥型號 | H42H | H42Y | H42W | |
| 工作壓力(MPa) | 1.6~10.0 (Calss150-Calss600) | |||
| 口徑 | DN32-DN900 1-1/4″-8″ | |||
| 適用介質 | 水、油、氣、醋酸類、硝酸類等其他介質 | |||
| 可選材料 | 閥體 | WCB CF8 CF8M CF3 CF3M | ||
| 閥瓣 | WCB CF8 CF8M CF3 CF3M | |||
| 彈簧 | F304 F316 F304L F316L | |||
| 密封面 | 不銹鋼 司太立合金 PTFE | |||
【外形尺寸】
| Class150LB 立式止回閥 | |||||||||||
| DN(mm) | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| NPS(in) | 1 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| L(RF) | 114 | 146 | 159 | 178 | 190 | 216 | 241 | 254 | 305 | 356 | 457 |
| D | 108 | 127 | 152 | 178 | 190 | 229 | 254 | 279 | 343 | 406 | 483 |
| Wt(kg) | 7 | 13 | 20 | 35 | 39 | 55 | 80 | 90 | 182 | 258 | 422 |
| Class300LB 立式止回閥 | |||||||||||
| DN(mm) | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| NPS(in) | 1 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| L(RF) | 121 | 152 | 165 | 184 | 200 | 232 | 264 | 279 | 330 | 390 | 495 |
| D | 124 | 156 | 165 | 190 | 210 | 254 | 279 | 318 | 381 | 445 | 521 |
| Wt(kg) | 10 | 19 | 25 | 35 | 48 | 60 | 89 | 148 | 230 | 335 | 552 |
| GB 1.6MPa 立式止回閥 | |||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| L | 80 | 90 | 105 | 110 | 120 | 140 | 160 | 185 | 210 | 275 | 300 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 200 | 215 | 245 | 280 |
| Wt(kg) | - | - | - | - | - | 7.5 | 9.5 | 11 | 19.5 | 36.5 | 48 |
| GB 2.5MPa 立式止回閥 | |||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| L | 80 | 90 | 105 | 110 | 120 | 140 | 160 | 185 | 210 | 275 | 300 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 |
| Wt(kg) | - | - | - | - | - | 7.5 | 9.5 | 12 | 20 | 38 | 49 |
| GB 4.0MPa 立式止回閥 | |||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| L | 80 | 90 | 105 | 110 | 120 | 140 | 160 | 185 | 210 | 275 | 300 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 |
| Wt(kg) | - | - | - | - | - | 7.5 | 9.5 | 12 | 20 | 38 | 49 |
<
<
<
<
<
<
<
<
<
<
