高溫高壓電站閘閥也稱電站專用閥門，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。高溫高壓電站閘閥與其他閘閥產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
1、殼體采用鍛造及鑄造兩種工藝選項，外觀光潔，組織均勻，滿足高溫高壓要求；視用戶需求可提供全系列全鍛鋼高溫高壓電站閘閥；
2、特殊材料配對，確保密封面高硬度及硬度差；研磨，光潔如鏡，耐蝕，有效延長使用壽命；
3、背密封設計，有效保護密封填料，跑冒滴漏；
4、高壓水強度，高壓氣體強度，無損檢測等多道檢測，控制承壓件質量；
5、閥桿表面經磨削及硬化處理，抗擦傷，有效地減輕啟閉力矩，操作更輕松；
6、采用特殊緩蝕填料結構設計，耐溫耐壓，無腐蝕，自動潤滑，減輕啟閉摩擦，避免對閥桿表面的腐蝕，進而免除外漏；
7、雙向承壓密封設計，滿足各類特殊工況的苛刻要求。

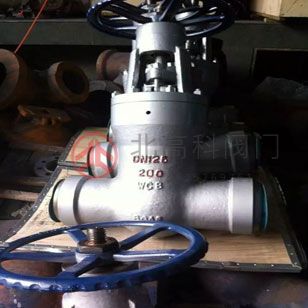

Z62Y高溫高壓電站閘閥結構特點：
1. 磅級高溫高壓電站閘閥采用流道等徑直通結構，降低了流阻系數與能量的損耗，提高了閥門使用壽命和性能。
2. 閥門中腔采用壓力自緊式密封結構、密封性能好。支管兩端為焊接結構。
3. 閘板與閥座密封面采用司太立(stellite)鈷基硬質合堆焊而成，抗擦傷性能好。
4. 磅級高溫高壓電站閘閥的閥桿經調質和表面氮化處理，具有良好的抗腐蝕性和抗擦傷性。
5. 啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式。
6. 高溫高壓電站閘閥的開啟和關閉由電動裝置來控制，電動裝置分別配有電機、減速器、轉矩控制機構，現場操作機構，手動、電動切換機構。除就地操作外，還可進行遠距離操作。
Z62Y高溫高壓電站閘閥主要零部件材料
| 零件材料 | 材料牌號 | ||
閥 體 | WCB A105 | WC6 12Cr1MoV | WC9 12Cr1MoV |
閥 蓋 | WCB A105 | WC6 12Cr1MoV | WC9 12Cr1MoV |
閥 瓣 | WCB A105 | WC6 25Cr2MoV | WC9 25Cr2MoV |
閥 桿 | 2Cr13 / 1Cr17Ni2 | 25Cr2MoV | 25Cr2MoV |
閥 座 | 25 + STL | 304 | 304 |
密封環 ( 墊 片 ) | 增強柔性石墨 / 軟鋼 | ||
填 料 | 增強柔性石墨 | ||
閥 桿 螺 母 | ZCuAl10Fe3 / D2 | ||
主要尺寸及重量：
型號 | 公稱通徑 DN （ mm ） | 主要尺寸（ mm ） | 重量（ kg ） | ||
L | D1 | D2 | |||
Z962H-200 | 150 | 650 | 164 | 200 | 420 |
175 | 750 | 186 | 223 | 526 | |
200 | 800 | 200 | 262 | 550 | |
225 | 850 | 233 | 282 | 595 | |
250 | 950 | 275 | 325 | 1210 | |
300 | 1200 | 312 | 380 | 2100 | |
Z962H-250 | 150 | 700 | 150 | 200 | 420 |
175 | 750 | 175 | 223 | 530 | |
200 | 800 | 200 | 262 | 560 | |
225 | 850 | 220 | 282 | 600 | |
250 | 950 | 265 | 325 | 1220 | |
300 | 1194 | 305 | 380 | 2120 | |
Z960Y-320 | 150 | 700 | 150 | 200 | 615 |
175 | 750 | 170 | 225 | 680 | |
200 | 800 | 200 | 262 | 695 | |
225 | 850 | 207 | 283 | 700 | |
250 | 950 | 250 | 325 | 1460 | |
300 | 1245 | 265 | 377 | 2650 | |
產品安裝以及維護：
1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 )。
3、帶有旁通閥的電站閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
4、帶傳動機構的電站閘閥，按產品使用說明書的規定安裝。
5、如果電站閥門經常開關使用 , 每月至少潤滑一次。
<
<
<
<
<
<
<
<
<
<
