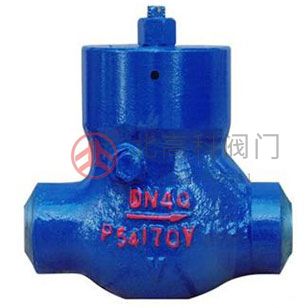

H61H H61Y-250 320焊接式電站止回閥

北高科集團閥門廠生產的H61H H61Y-250 320焊接式電站止回閥于公稱壓力PN20.0～32.0Mpa，工作溫度≤540℃(其中P(57)170V工作溫度為570℃)的石油、化工、水力、火力電

在線咨詢全國熱線
13325269761

北高科集團閥門廠生產的H61H H61Y-250 320焊接式電站止回閥于公稱壓力PN20.0～32.0Mpa，工作溫度≤540℃(其中P(57)170V工作溫度為570℃)的石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。

產品結構特點：

1.產品設計制造按E101和JB/T3595-93標準的規定，結構合理，性能優良，造型

2.閥門中腔采用壓力自緊式密封結構，介質壓力越高,密封性能越好

3.支管兩端為對焊連接，適應不同的接管要求

4.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長

5.高溫耐壓部件采用優質耐熱合金鋼制造,安全可靠,性能穩定,使用壽命長

產品性能參數：

公稱壓力（MPa）	試驗壓力（MPa）			工作壓力（MPa）			適用溫度（℃）					適用介質
公稱壓力（MPa）	殼體強度（水）	密封（水）	密封（氣）	P54	P55	P57	WCB	WC1	C5	WC6	WC9	適用介質
10.0	15	11	0.5-0.7	-	-	-	≤425	≤450	≤550	≤540	≤570	水、蒸汽、油品
16.0	24	18		-	-	-
20.0	30	22		-	-	-
25.0	38	28		-	-	-
32.0	48	36		-	-	-

產品主要零件材料：

閥體	WCB、25	2Cr1MoV	WC6	WC9
閥蓋	25	12CrMoV
閥瓣、閥座	25堆STL鈷基硬質合金	12CrMoV STL鈷基硬質合金
密封環	增強柔性石墨

產品主要尺寸：

型號	公稱通徑 DN（mm）	尺寸
型號	公稱通徑 DN（mm）	L	H
H61Y-250 H61Y-320 H61Y-P54 140V H61Y-P54 170V H61Y-P57 170V	10	120	156
	15	170	200
	20	170	210
	25	170	210
	32	200	245
	40	230	270
	50	350	300
	65	326	412
	80	470	370
	100	560	418
