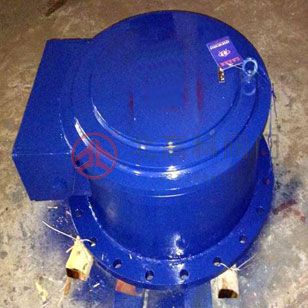

一、真空釋放進氣閥_負壓吸氣閥產品概述
真空釋放進氣閥是一種由吸氣閥體、閥蓋、高速吸氣孔口和帶彈簧的閥瓣等組成的負壓吸氣閥，其吸氣閥體內壁設有閥座，該閥座與閥瓣通過密封圈密封，閥瓣通過彈簧上下移動，使吸氣閥封閉或開啟高速吸氣孔口使之保持關閉或通氣狀態。該閥通過調整彈簧強度或者閥瓣配重，可調節負壓開啟值在-50pag～-5000pag之間，滿足管線或者容器需要真空保護的要求。
真空釋放進氣閥在分離的水柱回流彌合時，當系統壓力升高至接近大氣壓力但仍處于微負壓狀態時，彈簧頂托力剛好克服閥瓣自重而關閉孔口，停止吸氣，該閥只有大流量吸氣功能而沒有排氣功能，從而能夠抑制管內空腔彌合水錘的能力。本產品能夠滿足水路系統中特殊情況下的通氣問題，尤其是當發生非常水錘情況下的安全保護問題，還可以作為高速進排氣閥的吸氣量補充閥門，在負壓條件下，二者都能夠高速吸氣，確保管線安全。
二、真空釋放進氣閥_負壓吸氣閥主要零部件材料表
序號 | 零件名稱 | 材料名稱 | |||||
1 | 閥 蓋 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
2 | 閥 桿 | SUS304 | SUS304 | SUS304 | SUS304 | SUS316 | SUS316L |
3 | 閥 瓣 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
4 | 彈 簧 | 彈簧鋼 | 彈簧鋼 | 彈簧鋼 | 彈簧鋼 | 彈簧鋼 | 彈簧鋼 |
5 | 閥 體 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
三、真空釋放進氣閥_負壓吸氣閥主要技術規范表
設計制造 | JB/T 12386-2015 給水管道進排氣閥 |
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010等 |
試壓標準 | GB/T13927-2008 工業閥門 壓力試驗 |
使用溫度 | 0-85℃ |
適用介質 | 清水、原水、污水等 |
四、真空釋放進氣閥_負壓吸氣閥主要外型尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸(mm) | |||||
L | D | D1 | D2 | b | N-Φ | ||
1.0-1.6 | 50 | 180 | 165 | 125 | 102 | 18 | 4-18 |
65 | 190 | 185 | 145 | 122 | 18 | 8-18 | |
80 | 210 | 200 | 160 | 138 | 20 | 8-18 | |
100 | 225 | 220 | 180 | 158 | 20 | 8-18 | |
125 | 250 | 250 | 210 | 188 | 22 | 8-22 | |
150 | 270 | 285 | 240 | 212 | 22 | 8-22 | |
200 | 310 | 340 | 295 | 268 | 24 | 12-22 | |
250 | 370 | 405 | 355 | 320 | 26 | 12-26 | |
300 | 380 | 460 | 410 | 378 | 28 | 12-26 | |
五、真空釋放進氣閥_負壓吸氣閥主要結構圖
<
<
<
<
<
<
<
<
<
<
