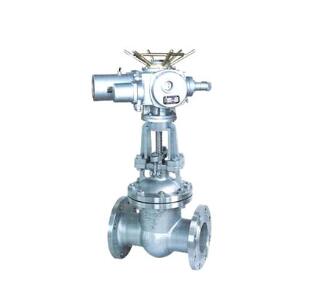

電動不銹鋼法蘭閘閥

產品特點
1、結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔性石墨填料板、密封可靠、操作輕便靈活。
4、驅動方式分手動、電動、氣動、齒輪傳動、結構形式；彈性楔式單閥、剛性楔式單閥板和雙閘板型式。
5、廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
6、閘閥開閉較省力。
7、閘閥介質流向不受限制,不擾流、不降低壓力
閥桿
閘閥閥桿按運動形式分為明桿（升降軸）和暗桿（旋轉軸），閘閥因此而分為明桿閘閥和暗桿閘閥兩種。
1、明桿閘閥。手輪（或其他驅動裝置）固定在閥桿螺母上，當手輪（或其他驅動裝置）轉動帶動閥桿螺母旋轉時，閥桿作上下移動，從而帶動閘閥作升降運動而啟閉管路。
2、明桿閘閥開啟時，閥桿從手輪上方伸出，可以直接顯示閘閥的開啟程度。閥桿梯形螺紋在閥桿上的上半部，不予介質直接接觸，不受介質腐蝕，而且潤滑方面。因此，它適用于腐蝕性介質、污濁介質和高溫蒸汽介質的閘閥上。閥的啟閉程度可以從螺紋直接看出，便于操作也是其優點之一。不足之處是，由于螺紋外漏，容易黏上空氣中的塵埃，加速螺紋磨損，故應盡量安裝于室內。盡管如此，應用還是較為廣泛。
3、暗桿閘閥。手輪（或其他驅動裝置）固定在閥桿上，閥桿螺紋固定在閘板頂部，當手輪（或其他驅動裝置）轉動時，閥桿螺紋帶動閘板作升降運動。閥桿只能做旋轉運動。優點是，開啟時閥桿不升高，所需安裝空間較小。故它常作為大通道閘閥，或安裝空間受限制的場合。由于閥桿不做升降運動，不能像明桿閘閥那樣，通過閥桿伸出長度來顯示開啟程度，因此，應裝設開度指示器。
暗桿閘閥由于閥桿螺紋部分和閥桿螺母均在閥腔內部與介質接觸，因而，易受介質腐蝕，閥桿螺紋等難于潤滑。
閥體和閥蓋
閥體與閥蓋多用于法蘭連接。閥體內的介質通道大多是圓筒形等截面的，對于較大口徑的閘閥也采用閥座縮口的，即通道逐漸收縮，通過發閥座后，又逐漸擴大，其優點是：
1、使閥的零件尺寸有所減小，重量減輕，從而節省材料。減小了密封面，精加工量減少。
2、由于減小了閘板的尺寸，使在閘板上的作用力減小，閘閥的啟閉力相應減小。
因通道收縮會增加水的阻力。故在高壓蒸汽管道上，一般為了減小阻力，常在關閉件之下連一導向管，以減小阻力及防止介質里的微粒落入閥體中。
閘板
按閘板的形式可分為鍥式平行式。
1、鍥式閘板。鍥式閘板其密封面與閘板垂直中心線成一定傾角，傾角的大小取決于介質的溫度和通經的大小。一般介質溫度越高，通經越大，傾角越大，以防止溫度變化時閘板被卡住，無法開啟。鍥式閘板起密封性比平行式好。可用在高壓閘閥上。
鍥式閘板又分彈性閘板、鍥式閘板和鍥行雙閘板。
a、彈性閘板。閘板的垂直平分面上加工出一個環形溝槽，從而使閘板具有一定的彈性。正是這彈性變形，在閘板閉合時，補償閘板密封面上與閥座密封面之間鍥角的偏差，到達好的吻合，以保證密封。
彈性閘閥密封面可靠。適用于各種壓力和溫度的中小口徑閘閥，要求介質中含固體微粒要少，以防擠塞在閘板環形槽內，影響彈性密封性。
b. 鍥式單閘板，它是整體的鍥式閘板。啟閉過程中密封面易發生擦傷，溫度變化易使閘板鍥住。他是用于常溫、中溫、各種壓力的閘板。
c. 鍥式雙閘板，它是由兩塊閘板組合而成，用球面頂心絞接成鍥形閘板。其優點是對密封面角度的精度要求較低；閘板密封面磨損后可以在頂心處加墊片補償；溫度變化不易引起卡主現象，也不宜擦傷。由于閘板是活動連接的，且零件較多，在粘性介質中容易粘結，影響密封。特別是上下擋板常年銹蝕后閘板任意脫落。它通常用于通水、蒸汽、煤氣管路上。
2、平行式閘板。平行式閘板是閘板兩密封面互相平行，并與通道中心線垂直。平行式閘板可分為平行式但閘板和平行式雙閘板兩種。
a．平行式單閘板，結構簡單，加工方面，但密封性較差。適用于中、低壓；大、中口徑，常用于通油類或煤氣，天然氣的管路上。
b．平行式雙閘板，它的特點剛好與平行式單閘板相反。按其結構又可分為自動密封式和撐開式兩種。
自動密封式平行雙閘板閘閥。閘閥是有兩塊圓盤組成，圓盤都套在閥桿的吊環內，依靠介質的壓力把兩塊圓盤都壓向介質出口一端的閘板座密封面上，達到單面密封的目的。若在低壓時密封性就較差。因此，在兩塊圓盤中間放置一個彈簧，靠彈簧力作用，把圓盤壓緊在閥座上實現密封。該閥啟閉時易擦傷和磨損。故較少采用。
撐開式平行雙閘板閘閥。又分為上頂鍥和下頂鍥兩種。兔2-5為上頂鍥式平行雙閘板。在關閉閘板時，當閘板下降到底后，閥桿繼續向前運動，迫使頂鍥向下，在頂鍥作用下兩閘板在水平方向向背運動，產生密封力，達到密合。
閥在關閉時，依靠閥桿推動閘板，再通過頂鍥往上頂，靠閘板和頂鍥的斜面相接觸，使閘板向兩邊分開，接觸閥座達到關閉的目的。

設計與制造		GB/T12234
連接端尺寸	結構長度	GB/T12221
	法蘭尺寸	JB79
檢驗與試驗		JB/T9092
材料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
標志		GB/T12220
供貨		JB/T7928

電動法蘭閘閥主要零件材料

閥體	閥蓋	閥板	閥座	閥桿	填料	適用介質	適用溫度 (≤℃)
WCB		WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCr5MO		ZGlCr5M0+ Stellite12	1Crl8Ni9+ Stellite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550
ZGlCrl8Ni9Ti		Crl了Ni2	1Crl8Ni9+ Stellite6	1Crl8Ni9Ti	PTFE	硝酸類、堿類	200
ZG00Crl7Nil4M02		316L+ Stellite12	316L+Stel1ite6	316L	PTFE	尿素、甲銨液、磷酸

產品參數說明
工作溫度和壓力：
碳素鋼：－29℃~425℃ 不繡鋼：－40℃~600℃ 鉻釩鋼：≤550℃
高鉻鎳鋼：≤900℃

壓力：0.6 10 1.6MPa
產品特點及應用范圍;
本產品設計緊湊，占據空間小，重量輕，價格便宜，易于安裝耐磨防堵措施完善，便于維修，使用方便及壽命長，并且可任意選配氣動，電動執行機構或液動驅動裝置，
廣泛應用在選礦冶金造紙污水處理石化發電廠給排水排渣等工業部門

電動法蘭閘閥主要外形尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標準值									參考值			電裝型號
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	D2	D6	b	f	f1	Z-φd	L1	H	質量(kg)	電裝型號
1.6	50	250	160	125	100		16	3		4-φ18	590	678	90	DZWl0A
	65	265	180	145	120		18	3		4-φ18	590	693	96	DZWl5A
	80	280	195	160	135		20	3		8-φ18	590	755	108	DZW20A
	100	300	215	180	155		20	3		8-φ18	590	820	126	DZW20A
	150	350	280	240	210		24	3		8-φ23	590	994	199	DZW20A
	200	400	335	295	265		26	3		12-φ23	590	1138	254	DZW30A
	250	450	405	355	320		30	3		12-φ25	810	1409	310	DZW45A
	300	500	460	410	375		30	4		12-φ25	810	1588	391	DZW60
	350	550	520	470	435		34	4		16-φ25	830	1755	729	DZW90
	400	600	580	525	485		36	4		16-φ30	830	1902	992	DZWl20
	450	650	640	585	545		40	4		20-φ30	870	214l	1168	DZWl80
	500	700	705	650	608		44	4		20-φ34	870	2276	1222	DZW250
	600	800	840	770	718		48	5		20-φ41	870	2474	1376	DZW250
2.5	50	250	160	125	100		20	3		4-φ18	590	678	95	DZWl0A
	65	265	180	145	120		22	3		4-φ18	590	693	99	DZWl5A
	80	280	195	160	135		22	3		8-φ18	590	755	113	DZW20A
	100	300	230	190	160		24	3		8-φ23	590	820	132	DZW20A
	150	350	300	250	218		30	3		8-φ25	590	934	206	DZW30A
	200	400	360	310	278		34	3		12-φ25	590	1138	257	DZW30A
	250	450	425	370	332		36	3		12-φ30	810	1409	317	DZW45A
	300	500	485	430	390		40	4		16-φ30	810	1588	412	DZW60A
	350	550	550	490	448		44	4		16-φ34	830	1750	750	DZW90
	400	600	610	550	505		48	4		16-φ34	830	1902	1042	DZWl20
	450	650	660	600	555		50	4		20-φ34	870	2141	1275	DZWl20
	500	700	730	660	610		52	4		20-φ41	870	2276	1420	DZWl80
	600	800	840	770	718		56	5		20-φ41	870	2474	1522	DZW250
