【產品用途】
BZ41H、BZ41W、BZ41Y保溫閘閥系列產品主要適用于石油、化工、制藥、冶金、電力等各類系統中，以輸送常溫下會凝固的高粘度介質。
【產品特點】
1、保溫閘閥既能防止管路中粘稠的介質凝固，又能降低管路中低溫介質的熱量損失;
2、保溫閘閥采用鋼管焊接夾套比鑄造的更加耐壓、牢固和可靠;
3、由于閥門的通徑與管道內徑一致，介質呈直線流動，流阻小，適用于易凝固、高粘性液體介質。
【執行標準】
設計規范： GB/T12234
結構長度： 工廠標準
法蘭連接： GB/T 9113 JB/T 79
試驗與檢驗：GB/T 13927 JB/T9092
【性能參數】
| 基本型號 | BZ41H、BZ41W、BZ41Y | |||
| 適用介質 | 易凝固、高粘性液體介質 | |||
| 可選材料 | 閥體 | WCB CF8 CF8M 鉻鉬鋼 CF3 CF3M | ||
| 球體 | WCB CF8 CF8M 鉻鉬鋼CF3 CF3M | |||
| 閥桿 | WCB F304 F316 鉻鉬鋼 F304L F316L | |||
| 密封面 | 不銹鋼 司太立合金 碳化鎢 | |||
| 填料 | 柔性石墨 | |||
【外形尺寸】
| 公稱通徑DN | 尺寸 | |||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | D0 | |
| BZ41W-16 | 15 | 130 | 95 | 65 | 45 | 2-Φ16 | 4-14 | 170 |
| 20 | 150 | 105 | 75 | 55 | 2-Φ16 | 4-14 | 190 | |
| 25 | 160 | 115 | 85 | 65 | 2-Φ16 | 4-14 | 205 | |
| 32 | 180 | 135 | 100 | 78 | 2-Φ18 | 4-18 | 270 | |
| 40 | 200 | 145 | 110 | 85 | 3-Φ18 | 4-18 | 310 | |
| 50 | 250 | 160 | 125 | 100 | 3-Φ18 | 4-18 | 358 | |
| 65 | 265 | 180 | 145 | 120 | 3-Φ18 | 4-18 | 373 | |
| 80 | 280 | 195 | 160 | 135 | 3-Φ20 | 8-18 | 435 | |
| 100 | 300 | 215 | 180 | 155 | 3-Φ20 | 8-18 | 500 | |
| 125 | 325 | 245 | 210 | 185 | 3-Φ22 | 8-18 | 614 | |
| 150 | 350 | 280 | 240 | 210 | 3-Φ24 | 8-23 | 674 | |
| 200 | 400 | 335 | 295 | 265 | 3-Φ26 | 12-23 | 818 | |
| 250 | 450 | 405 | 355 | 320 | 3-Φ30 | 12-25 | 969 | |
| 300 | 500 | 460 | 410 | 375 | 4-Φ30 | 12-25 | 1145 | |
| 保溫閘閥型號 | 公稱通徑DN | 尺寸 | |||||||
| L | D | D1 | D2 | D3 | b-f | Z-Φd | H | ||
| BZ41W-40 | 15 | 130 | 95 | 65 | 45 | 40 | 2-16 | 4-Φ14 | 135 |
| 20 | 150 | 105 | 75 | 55 | 51 | 2-16 | 4-Φ14 | 190 | |
| 25 | 160 | 115 | 85 | 65 | 58 | 2-16 | 4-Φ14 | 205 | |
| 32 | 180 | 135 | 100 | 78 | 66 | 2-18 | 4-Φ18 | 270 | |
| 40 | 200 | 145 | 110 | 85 | 76 | 3-18 | 4-Φ18 | 310 | |
| 50 | 250 | 160 | 125 | 100 | 88 | 3-20 | 4-Φ18 | 371 | |
| 65 | 280 | 180 | 145 | 120 | 110 | 3-22 | 8-Φ18 | 39 | |
| 82 | 310 | 195 | 160 | 135 | 121 | 3-22 | 8-Φ18 | 455 | |
| 100 | 350 | 230 | 190 | 160 | 150 | 3-24 | 8-Φ23 | 551 | |
| 125 | 400 | 270 | 220 | 188 | 176 | 3-28 | 8-Φ25 | 628 | |
| 150 | 450 | 300 | 250 | 218 | 204 | 3-30 | 8-Φ25 | 708 | |
| 200 | 550 | 375 | 320 | 282 | 260 | 3-1 | 12-Φ30 | 885 | |
| 250 | 650 | 445 | 385 | 345 | 313 | 3-1 | 12-Φ24 | 960 | |
| 保溫閘閥型號 | 公稱通徑DN | 尺寸 | |||||||
| L | D | D1 | D2 | D3 | b-f | Z-Φd | H | ||
| BZ41W-64 | 15 | 130 | 105 | 75 | 55 | 41 | 2-18 | 4-Φ14 | 140 |
| 20 | 150 | 125 | 90 | 68 | 51 | 2-20 | 4-Φ18 | 195 | |
| 25 | 160 | 135 | 100 | 78 | 58 | 2-22 | 4-Φ18 | 210 | |
| 32 | 180 | 150 | 110 | 82 | 66 | 2-24 | 4-Φ23 | 280 | |
| 40 | 200 | 165 | 125 | 95 | 76 | 3-24 | 4-Φ23 | 328 | |
| 50 | 250 | 175 | 135 | 105 | 88 | 3-26 | 4-Φ23 | 390 | |
| 65 | 280 | 200 | 160 | 130 | 110 | 3-28 | 8-Φ23 | 410 | |
| 80 | 310 | 210 | 170 | 140 | 121 | 3-30 | 8-Φ23 | 485 | |
| 100 | 350 | 250 | 200 | 168 | 150 | 3-1 | 8-Φ25 | 590 | |
| 125 | 400 | 295 | 240 | 202 | 176 | 3-1 | 8-Φ30 | 688 | |
| 150 | 450 | 340 | 280 | 340 | 204 | 3-1 | 8-Φ34 | 768 | |
| 200 | 550 | 405 | 345 | 300 | 260 | 3-1 | 12-Φ34 | 972 | |
| 250 | 650 | 470 | 400 | 350 | 313 | 3-1 | 12-Φ41 | 1059 | |

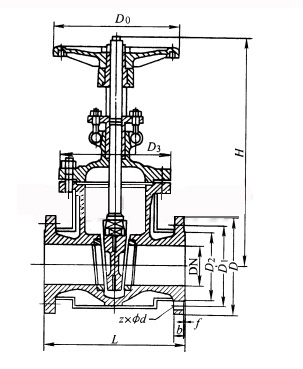

【結構圖片】
<
<
<
<
<
<
<
<
<
<
